DHCP



DHCP



Seperti yang telah kita ketahui DHCP berguna untuk memberikan ip secara otomatis, pada lab kali ini kita akan memberikan IP secara otomatis ke client agar client tidak perlu susah lagi memberi IP secara static/manual maka dengan DHCP router akan memberi IP secara otomatis ke setiap client menurut vlan dengan IP yang berbeda per vlan nya.

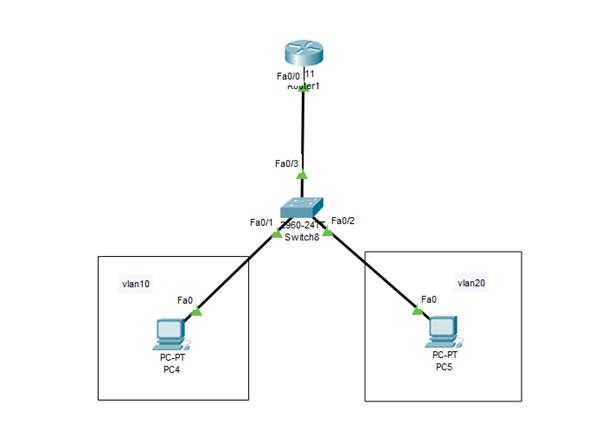

KONFIGURASI VLAN :



Switch>en

Switch#configure terminal

Switch(config)#vlan 10

Switch(config-vlan)#vlan 20

Switch(config-if)#int fa0/1

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 10

Switch(config-if)#int fa0/2

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 20

Switch(config-if)#int fa0/3

Switch(config-if)#switchport mode trunk

Router :



Konfigurasi inter-vlan agar PC mendapat kan IP gateway dari router :



Router(config-subif)#encapsulation dot1Q 10

Router(config-subif)#ip add 10.10.10.1 255.255.255.0

Router(config-subif)#int fa0/0.20

Router(config-subif)#encapsulation dot1Q 20

Router(config-subif)#ip add 20.20.20.1 255.255.255.0



Setelah itu kita bisa dapat memulai mengkonfigurasi kan DHCP server pada router untuk membagi kan ip secara otomatis ke client sesuai dengan vlan nya.







Router(config)#ip dhcp pool vlan10

Router(dhcp-config)#network 10.10.10.0 255.255.255.0

Router(dhcp-config)#default-router 10.10.10.1

Router(dhcp-config)#dns-server 8.8.8.8

Router(dhcp-config)#ex

Router(config)#ip dhcp pool vlan 20

Router(dhcp-config)#network 20.20.20.0 255.255.255.0

Router(dhcp-config)#default-router 20.20.20.1

Router(dhcp-config)#dns-server 8.8.8.8

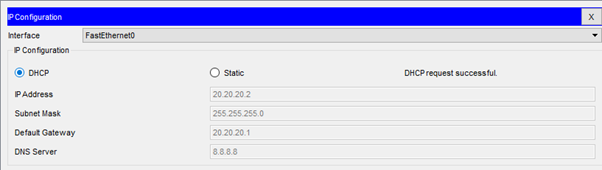

PC Client 1





PC Client 2







Configurasi DHCP excluled address : yaitu ip pengecualian, yang mana ip tersebut tidak akan diberikan kepada client.



Maka ip 10.10.10.10 tidak akan diberikan ke client.
