VTP (Vlan trunking protocol)

 Vlan trunking protocol atau yang akrab di sebut dengan VTP ini adalah sebuah

suatu cara agar kita dapat memanagement VLAN secara terpusat, yang di mana

kita dapat lebih mudah menambakan atau pun mengurangi vlan dalam satu

switch saja dan switch – switch yang lain nya akan mengikuti nya perubahan yang

baru saja kita buat tadi.



Ada 3 tiga mode :

VTP Server

VTP Transparent

       VTP Client

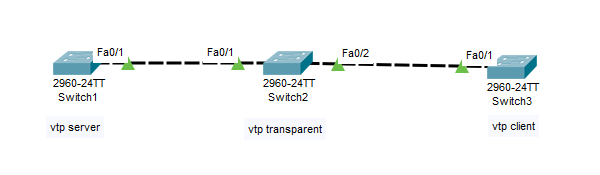

SW1 Server :

Disini kita men-configkan vlan 10-30, karena ini adalah vtp server, maka selanjutnya kita lihat apakah di vtp client akan ikut configurasi yang kita buat di vtp server.



SW2 Transparent :

Pada mode ttransparent switch tidak akan mendapat efek dari configurasi server, dan dia dapat membuat vlan local.


SW3 Client :

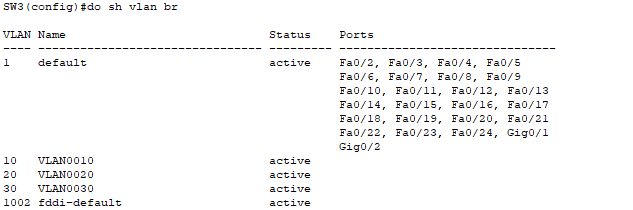

Kita coba untuk show vlan, apakah sudah mengikuti servernya yang telah kita buat vlan 10-30

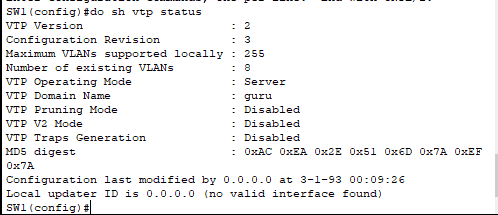

Vtp revision number adalah salah satu cara dalam pengelola sebuah vlan, dalam sebuah vtp domain tersebut memiliki masing – masing revison nya, yang mana revision itu akan otomatis bertambah apabila terdapat perubahan – perubahan pada vlan seperti menghapus, atau pun menambah vlan.


SW1 Server :



SW3 Client :


Secara otomatis Switch Client akan secara otomatis mengikuti perubahan yang di lakukan pada switch server.

Switch ketika menghubungkan  2 switch, maka switch yang VTP Revision number yang lebiih rendah akan mengikuti switch yang Revision numbernya lebih besar.

Jadi berhati-hati ketika ingin menyambungkan antar switch dan lihat revision numbernya agar tidak merusak configurasi yang telah di buat. salah satu cara untuk menghilankan Revision number ialah dengan cara merubah ke mode vtp transparent atau mengganti domain vtp.
