SVI (Switch Virtual Interface)

SVI (Switch Virtual Interface) merupakan sebuah mekanisme untuk melakukan sejenis seperti inter vlan routing yang mana pada SVI kita dapat mengkonfigurasi kan ip address pada vlan untuk menjadi gateway pada client yang berada pada vlan tersebut agar dapat saling terhubung dengan beda vlan. dan kita akan menggunakan jenis switch yang mendukug SVI disini kita menggunakan MLS (Multi Layer Switch)

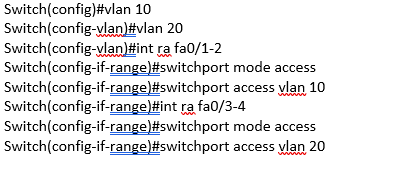

KONFIGURASI VLAN  MLS :

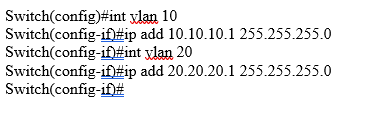

KONFIGURASI  IP Address Pada VLAN :

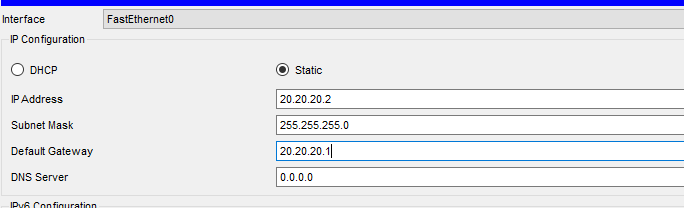

Setelah itu kita coba memberikan ip address pada masing – masing client

dengan gateway ip vlan yang tadi kita konfiguasi kan sesuai dengan vlan.

PC1 vlan 10 :



PC1 vlan 20 :



Config terkahir di MLS :

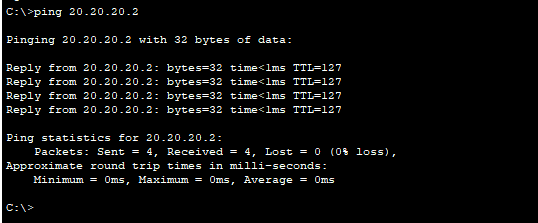

Setelah itu kita coba untuk ping dari PC1 (vlan 10) ke PC1 (vlan 20)



Berhasil ya kawan :-))
