Dynamic Route OSPF



Dynamic Route OSPF

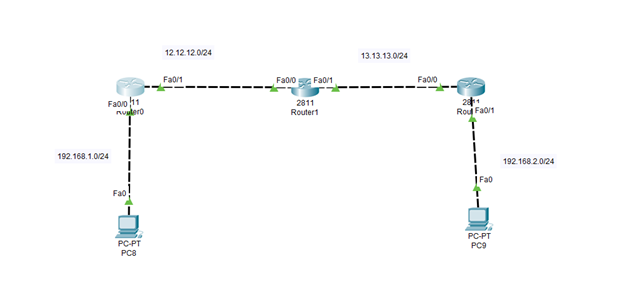

Untuk topologi pada lab kali ini kita akan menggunakan 3 router dan 2 client yang mana kita akan

mengonfigurasikannya dengan menggunakan routing OSPF.



Lalu Selanjutnya kita akan mengkonfigurasikan IP address pada masing” router sesuai dengan topology .



R1 :

Router(config)#

Router(config)#int ra fa0/0-1

Router(config-if-range)#no sh

Router(config-if-range)#

Router(config-if-range)#int fa0/0

Router(config-if)#ip add 192.168.1.1 255.255.255.0

Router(config-if)#int fa0/1

Router(config-if)#ip add 12.12.12.1 255.255.255.0











Begitu selanjutnya dengan router 2 dan 3.

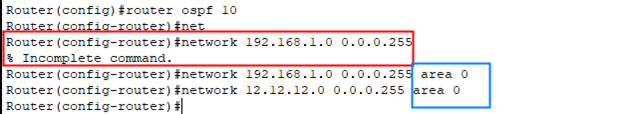

Lalu kita masuk pada config OSPF :



R1:

Router(config)#router ospf 10

Router(config-router)#network 192.168.1.0 0.0.0.255 area 0

Router(config-router)#network 12.12.12.0 0.0.0.255 area 0

Disini kita dapat membagi router sesuai area.




R2 :




R3 :





Sekarang kita konfigurasikan si PC :



PC1 :




PC2:








Sekarang kita coba untuk melihat ip route yang sudah kita buat ;

 Router#sh ip route

R1 :


Bisa dilihat pada gambar diatas kalau kita sudah berhasil memasukan route ospf ya kawan. Sekarang kita coba ping dari PC1 ke PC2 :









R1 :



Router(config-if-range)#int fa0/0

Router(config-if)#ip add 192.168.1.1 255.255.255.0

Router(config-if)#int fa0/1

Router(config-if)#ip add 12.12.12.1 255.255.255.0

Router(config-if)#int fa1/0

Router(config-if)#no sh

Router(config-if)#ip add 23.23.23.2 255.255.255.0

Router(config)#router ospf 10

Router(config-router)#network 13.13.13.0 0.0.0.255 area 0

Router(config-router)#network 192.168.2.0 0.0.0.255 area 0

Router(config-router)#network 25.25.25.0 0.0.0.255 area 0





R2 :



Router(config)#int ra fa0/0-1

Router(config-if-range)#no sh

Router(config-if-range)#int fa0/0

Router(config-if)#ip add 12.12.12.2 255.255.255.0

Router(config-if)#int fa0/1

Router(config-if)#ip add 13.13.13.1 255.255.255.0

Router(config-if)#ex

Router(config)#router ospf 10

Router(config-router)#network 12.12.12.0 0.0.0.255 area 0

Router(config-router)#network 13.13.13.0 0.0.0.255 area 0



R3 :



Router(config)#int ra fa0/0-1

Router(config-if-range)#no sh

Router(config-if-range)#int fa0/0

Router(config-if)#ip add 13.13.13.2 255.255.255.0

Router(config-if)#int fa0/0

Router(config-if)#ip add 192.168.2.1 255.255.255.0

Router(config-if)#int fa1/0

Router(config-if)#no sh

Router(config-if)#ip add 25.25.25.1 255.255.255.0

Router(config-if)#ex

Router(config)#router ospf 10

Router(config-router)#network 13.13.13.0 0.0.0.255 area 0

Router(config-router)#network 192.168.2.0 0.0.0.255 area 0

Router(config-router)#network 25.25.25.0 0.0.0.255 area 0





R4 :



Router(config-if-range)#int fa0/0

Router(config-if)#ip add 25.25.25.2 255.255.255.0

Router(config-if)#int fa0/1

Router(config-if)#ip add 24.24.24.1 255.255.255.0

Router(config-if)#ex

Router(config)#router ospf 10

Router(config-router)#network 25.25.25.0 0.0.0.255 area 0

Router(config-router)#network 24.24.24.0 0.0.0.255 area 0
